聯系合作參數概念：
| 適配電機 | 電機規格 | 適配57,60,70,80,86及以上機座號（步進/無刷/伺服電機） | ||
| 電機軸徑 | 適配軸徑3mm,4mm,5mm,6mm,6.35mm,8mm | |||
| 存儲溫度 | -40℃～100℃ | |||
| 推薦工作環境 | 場合 | 無腐蝕性,易燃,易爆,導電性氣體,液體和粉塵 | ||
| 工作溫度范圍 | -40℃～100℃ | |||
| 濕度 | 不高于85% RH | |||
| 電氣參數 | 供電電壓 | 5VDC±0.5V | ||
| 消耗電流 | ≤60mA | |||
| 信號輸出 | 單端 | 5V,GND,A,B,Z | ||
| 差分 | 5V,GND,A+/A-,B+/B-,Z+/Z- | |||
| 輸出電平方式 | TTL電平 | |||
| 索引信號寬度 | 1/4T | |||
| 差分輸出電壓 | 高電平輸出電壓(VoH) ≥3.4V | |||
| 低電平輸出電壓(VoL) ≤0.4V | ||||
| 差分信號輸出格式 | 線驅動26C31 | |||
| 可選分辨率（單位: 線/PPR） | 十進制：100,200,360,400,500,1000,2000,2500 | |||
| 二進制：256,512,1024 | ||||
| 占空比 | 50% ±10% | |||
| 相位差 | 90°±10° | |||
| 響應頻率 | ≤500KHz 注意：信號頻率 = (轉速(Rpm)×線數)/60 | |||
波形圖：

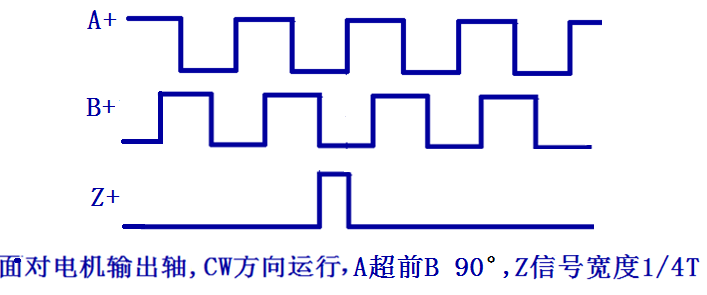

三通道單端信號輸出

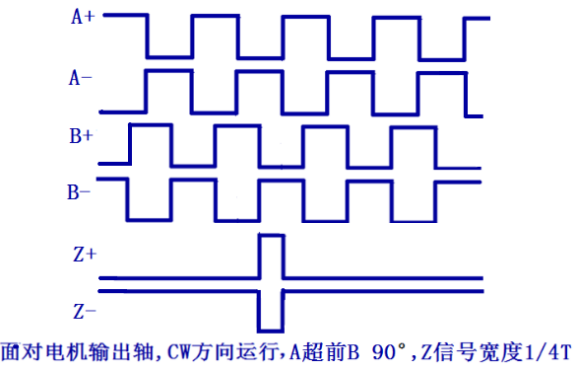

三通道差分信號輸出

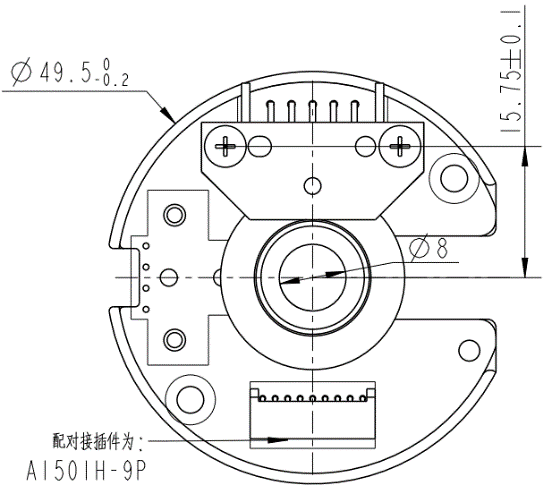

俯視圖

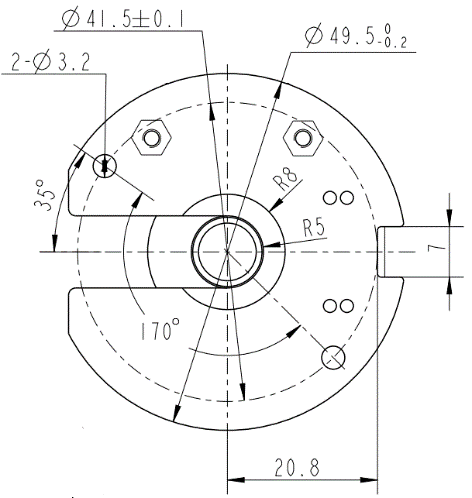

底視圖

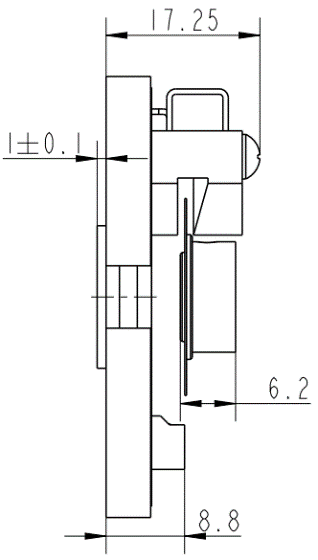

側視圖
| FE12-50系列?三通道高性能光電編碼器 | 234.16 KB |
|
